Van bi gắn trên Trunnion là gì và tại sao nó lại quan trọng trong việc kiểm soát dòng chảy công nghiệp?

Van bi gắn trên trụcđóng một vai trò quan trọng trong các hệ thống kiểm soát dòng chảy công nghiệp hiện đại, đặc biệt là trong các ứng dụng đường ống áp suất cao, đường kính lớn và đường dài. So với van bi nổi, loại van này mang lại độ ổn định vượt trội, giảm mô-men xoắn vận hành và nâng cao độ tin cậy bịt kín. Khi các ngành công nghiệp như dầu khí, chế biến hóa dầu, LNG và sản xuất điện tiếp tục yêu cầu các tiêu chuẩn an toàn và hiệu quả cao hơn, việc hiểu cấu trúc, hiệu suất và logic lựa chọn của van bi gắn trục quay ngày càng trở nên quan trọng.

Tóm tắt bài viết

Hướng dẫn toàn diện này giải thích van bi gắn trục là gì, nó hoạt động như thế nào, tại sao nó vượt trội hơn van bi nổi truyền thống trong các điều kiện đòi hỏi khắt khe và những yếu tố nào cần được xem xét khi lựa chọn. Bài viết cũng đề cập đến các ứng dụng, tiêu chuẩn, vật liệu, bảo trì và các câu hỏi thường gặp, tuân theo nguyên tắc Google EEAT và các phương pháp thực hành van công nghiệp chuyên nghiệp.

Mục lục

• Van bi gắn Trunnion là gì?
• Van bi gắn trên Trunnion hoạt động như thế nào?
• Tại sao Van bi gắn trên Trunnion lại ổn định hơn?
• Các thành phần cấu trúc chính là gì?
• Những ngành nào sử dụng Van bi gắn Trunnion?
• Nó so sánh với van bi nổi như thế nào?
• Những vật liệu và tiêu chuẩn nào thường được sử dụng?
• Làm thế nào để chọn đúng van bi gắn trên Trunnion?
• Câu hỏi thường gặp

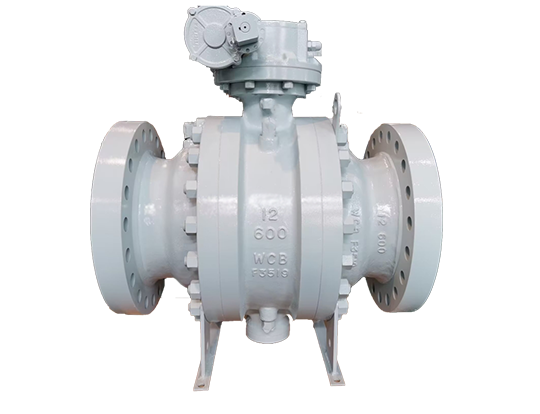

Van bi gắn Trunnion là gì?

Van bi gắn trục là một loại van một phần tư trong đó quả bóng được neo cơ học bởi các trục (giá đỡ trục) ở cả trên và dưới. Không giống như van bi nổi, quả bóng không chuyển động dưới áp lực. Thay vào đó, các ghế di chuyển về phía quả bóng để đạt được độ kín.

Thiết kế này làm giảm đáng kể ma sát giữa bi và ghế, làm cho van bi gắn trên trục trở nên lý tưởng cho các hệ thống đường ống có áp suất cao, lỗ khoan lớn. Chúng được sản xuất rộng rãi bởi các nhà cung cấp van chuyên nghiệp nhưChiết Giang Liangyi Valve Co., Ltd., đảm bảo tuân thủ các tiêu chuẩn quốc tế và độ tin cậy hoạt động lâu dài.

Van bi gắn trên Trunnion hoạt động như thế nào?

Nguyên lý làm việc của van bi gắn trục dựa trên kết cấu bi cố định kết hợp với các bệ lò xo hoặc trợ lực. Khi van đóng, áp suất đường ống sẽ đẩy mặt tựa ngược dòng vào quả bóng, đảm bảo bịt kín. Ghế hạ lưu có thể được cung cấp năng lượng bằng lò xo để duy trì độ kín ngay cả ở áp suất thấp.

• Bóng được cố định vị trí bằng các thân trên và dưới
• Ghế van di chuyển theo trục để bịt kín bóng
• Mô-men xoắn vận hành vẫn ở mức thấp bất kể áp suất
• Chức năng chặn và xả kép (DBB) thường có sẵn

Cơ chế này đảm bảo vận hành trơn tru, giảm mài mòn và hiệu suất bịt kín ổn định trong chu kỳ dịch vụ dài.

Tại sao Van bi gắn trên Trunnion lại ổn định hơn?

Tính ổn định là một trong những ưu điểm đáng kể nhất của van bi gắn trục. Bởi vì quả bóng được hỗ trợ về mặt cơ học nên nó không bị dịch chuyển trong điều kiện áp suất hoặc nhiệt độ dao động.

Các lợi ích ổn định chính bao gồm:

• Biến dạng tối thiểu dưới áp suất cao
• Giảm căng thẳng trên bề mặt bịt kín
• Kéo dài tuổi thọ của ghế và bóng
• Hoạt động đáng tin cậy trong các ứng dụng tắt quan trọng

Những tính năng này làm cho van bi gắn trục đặc biệt thích hợp cho các hệ thống quan trọng về an toàn như đường ống truyền tải và hệ thống ngắt khẩn cấp.

Các thành phần cấu trúc chính là gì?

Van bi gắn trục bao gồm một số bộ phận được thiết kế chính xác phối hợp với nhau để đảm bảo hiệu suất và độ bền.

Những ngành nào sử dụng Van bi gắn Trunnion?

Do thiết kế chắc chắn và độ tin cậy bịt kín, van bi gắn trục được sử dụng rộng rãi trong nhiều ngành công nghiệp.

• Đường ống dẫn dầu và khí đốt
• Nhà máy chế biến hóa dầu và hóa chất
• Hệ thống LNG và đông lạnh
• Cơ sở sản xuất điện
• Hệ thống phun nước và áp suất cao

Nhiều ứng dụng trong số này yêu cầu phải tuân thủ các tiêu chuẩn như API 6D và ISO 17292, thường được các nhà sản xuất như Chiết Giang Liangyi Valve Co., Ltd.

Nó so sánh với van bi nổi như thế nào?

Hiểu được sự khác biệt giữa van bi gắn trục và van bi nổi giúp các kỹ sư lựa chọn giải pháp chính xác.

Những vật liệu và tiêu chuẩn nào thường được sử dụng?

Lựa chọn vật liệu phụ thuộc vào môi trường vận hành, nhiệt độ và áp suất. Các vật liệu phổ biến bao gồm:

• Thép cacbon (WCB, A105)
• Thép không gỉ (CF8, CF8M)
• Thép hợp kim cho dịch vụ nhiệt độ cao

Van bi gắn trục thường được thiết kế và thử nghiệm theo các tiêu chuẩn được công nhận như API 6D, API 608, ISO 14313 và ASME B16.34. Các tiêu chuẩn này đảm bảo an toàn, khả năng thay thế lẫn nhau và độ tin cậy lâu dài.

Để được hướng dẫn thêm về các tiêu chuẩn van, hãy xem tổng quan về tiêu chuẩn van công nghiệp này.

Làm thế nào để chọn đúng van bi gắn trên Trunnion?

Việc lựa chọn van chính xác đòi hỏi phải đánh giá một cách có hệ thống các điều kiện vận hành và yêu cầu hệ thống.

1. Xác định phạm vi áp suất và nhiệt độ
2. Xác định đặc điểm truyền thông
3. Xác nhận kích thước và loại kết nối
4. Kiểm tra các chứng nhận và tiêu chuẩn cần thiết
5. Đánh giá nhu cầu tự động hóa và truyền động

Làm việc với một nhà sản xuất có kinh nghiệm như Chiết Giang Liangyi Valve Co., Ltd. giúp đảm bảo lựa chọn, tùy chỉnh và hỗ trợ sau bán hàng phù hợp.

Câu hỏi thường gặp

Ưu điểm chính của van bi gắn trục là gì?

Ưu điểm chính là giảm mô-men xoắn vận hành và tăng cường độ ổn định bịt kín, đặc biệt là trong các hệ thống đường ống có áp suất cao và đường kính lớn.

Làm thế nào để một van bi gắn trên trục đạt được độ kín?

Việc bịt kín đạt được thông qua các ghế được hỗ trợ áp suất hoặc có lò xo di chuyển về phía một quả bóng cố định, đảm bảo đóng chặt dưới các áp suất khác nhau.

Tại sao van bi gắn trục được ưa thích trong đường ống dẫn dầu và khí đốt?

Chúng cung cấp độ tin cậy cao, khả năng chặn và xả kép cũng như hiệu suất ổn định trong khoảng cách truyền dài.

Những tiêu chuẩn nào áp dụng cho van bi gắn trục?

Các tiêu chuẩn phổ biến bao gồm API 6D, ISO 14313, API 608 và ASME B16.34, tùy thuộc vào yêu cầu ứng dụng.

Tuổi thọ của van bi gắn trục là bao lâu?

Với việc lựa chọn và bảo trì vật liệu phù hợp, các van này có thể hoạt động đáng tin cậy trong nhiều thập kỷ trong môi trường công nghiệp đòi hỏi khắt khe.
