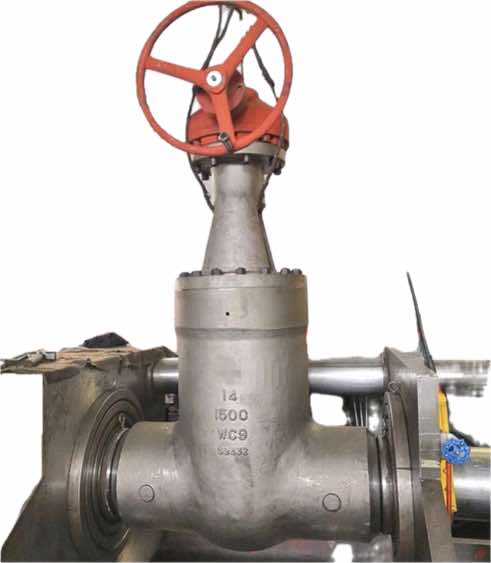

Van cổng chịu áp suất cao

LYV® là nhà cung cấp Van cổng chịu áp suất cao chất lượng hàng đầu Trung Quốc. Van cổng này là thiết bị bảo vệ an toàn đường ống được thiết kế đặc biệt cho các điều kiện làm việc cực kỳ áp lực. Là một loại van cổng áp suất cao công nghiệp điển hình, nó sử dụng cấu trúc thân van được gia cố và nhiều công nghệ bịt kín để đảm bảo khả năng ngắt hoàn toàn đáng tin cậy ở các mức áp suất từ 900LB đến 2500LB và thậm chí cao hơn. Cho dù đó là Van cổng áp suất cao mặt bích hay Van cổng hàn kín cho áp suất cao, cốt lõi trong thiết kế của chúng nằm ở việc cung cấp giải pháp bịt kín áp suất cao không rò rỉ và có tuổi thọ cao, là nền tảng của các đường ống quan trọng trong năng lượng, hóa học và các lĩnh vực khác.

Gửi yêu cầu

Giới thiệu sản phẩm

Van cổng chịu áp suất cao LYV® được thiết kế đặc biệt để khắc phục sự khắc nghiệt của áp lực công nghiệp. Chúng tôi cung cấp hai hình thức kết nối chính: Van cổng cao áp mặt bích và Van cổng hàn kín cho áp suất cao, để đáp ứng các yêu cầu lắp đặt và bịt kín vĩnh viễn khác nhau. Thân van của nó được làm bằng thép rèn chất lượng cao và đã trải qua quá trình xử lý và xử lý nhiệt chính xác để đảm bảo tính toàn vẹn của cấu trúc dưới áp suất cao liên tục. Thông số kỹ thuật van cổng áp suất cao 900LB-2500LB của nó có thể đáp ứng đầy đủ các điều kiện làm việc phức tạp khác nhau từ áp suất trung bình đến áp suất cực cao. Thông qua tấm cổng cứng và thiết kế bịt kín tự siết, van cổng cao áp hiệu suất cao tạo ra một rào cản vững chắc và đáng tin cậy khi đối mặt với áp suất cao.

Thông số kỹ thuật

Phạm vi kích thước:

NPS 2”-24”; DN50-DN600

Áp suất danh nghĩa:

900LB-2500LB; PN150-PN420

Phạm vi nhiệt độ:

-46oC ～ 600oC (tùy thuộc vào thiết kế và vật liệu)

Kết nối cuối:

Mặt bích, hàn

Vật liệu cơ thể:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Vật liệu đĩa cổng: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Ghế:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Tiêu chuẩn thiết kế & sản xuất:

API600/API 6D

Tiêu chuẩn mặt đối mặt:

ASME B16.10

Tiêu chuẩn kết nối cuối:

ASME B16.5/ ASME B16.25

Tiêu chuẩn kiểm tra & kiểm tra:

API 598

Đặc trưng

■ Thân van chịu áp lực cực cao.

■ Niêm phong bằng nhiều lớp gia cố.

■ Chống xói mòn và chống tạo bọt.

■ Thân van chống đẩy cứng.

■ Đóng mở nhanh chóng.

Các kịch bản ứng dụng điển hình của van cổng chịu áp suất cao là gì？

●Ngành dầu khí: thiết bị đầu giếng mỏ dầu khí, đường ống thu gom và vận chuyển áp suất cao, thiết bị bẻ gãy và trạm nén khí tự nhiên và các kịch bản áp suất cực cao khác.

●Kỹ thuật hóa học và kỹ thuật hóa học than: Đầu vào và đầu ra của lò phản ứng tổng hợp áp suất cao (như tổng hợp amoniac, tổng hợp metanol), đường ống vận chuyển vật liệu áp suất cao và nhà máy urê.

●Hệ thống nhà máy điện: hệ thống cấp nước cho nồi hơi, đường ống hơi chính, hệ thống phụ trợ trạm điện và nhiệt độ cao áp suất cao.

●Thiết bị thử nghiệm và thử nghiệm áp suất cao: Các mạch thử nghiệm quy trình khác nhau, băng thử nghiệm và hệ thống kiểm soát chất lỏng cần chịu được áp suất cực cao.

Nguyên lý làm việc của Van cổng chịu áp suất cao trong môi trường áp suất cao là gì?

Trong điều kiện áp suất cao, cổng của van cổng chịu áp suất cao hoạt động giống như một cái nêm chắc chắn, được dẫn động bởi thân van để lắp thẳng đứng giữa hai đế van, đạt được khả năng đóng cứng cơ học. Khi áp suất hệ thống tăng lên, áp suất trung bình sẽ tác động lên bệ van từ phía sau tấm cổng. Lực này sẽ chuyển hóa thành lực kẹp bổ sung đẩy chân van về phía bề mặt bịt kín của tấm cổng, tạo thành hiệu ứng “bịt kín có hỗ trợ áp suất”. Đối với van cổng hàn kín áp suất cao có kết nối hàn, chúng được tích hợp với đường ống, loại bỏ hoàn toàn các điểm rò rỉ tiềm ẩn tại kết nối mặt bích, giảm thiểu ranh giới chịu áp lực và đạt được mức độ nguyên vẹn niêm phong cao nhất về nguyên tắc. Chúng là giải pháp tối ưu cho đường ống trung bình có áp suất cực cao và có rủi ro cao.
