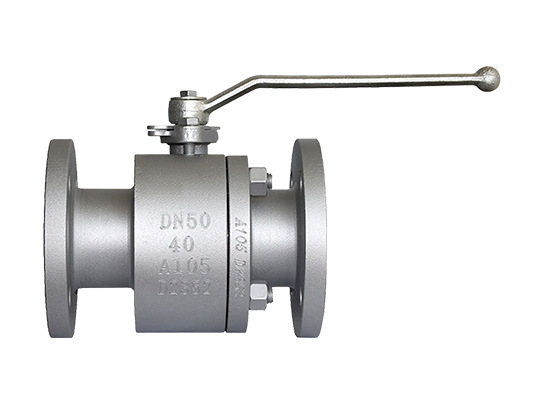

Van bi nổi LYV® được thiết kế tỉ mỉ để đảm bảo chất lượng và hiệu suất vượt trội. Quy trình sản xuất nghiêm ngặt và các biện pháp kiểm soát chất lượng của chúng tôi mang lại những sản phẩm vượt trội hơn các sản phẩm tương tự trong ngành. Các van bi nổi này đáp ứng nhiều tiêu chuẩn quốc tế như API-6A, API-6D, ASME-B16.34 và ISO-17292. Ngoài ra, chúng còn đạt được chứng nhận chữa cháy API-6FA, khiến chúng phù hợp cho các ứng dụng yêu cầu an toàn cháy nổ. Van bi nổi của LYV® được trang bị các giải pháp bịt kín chất lượng cao, cho phép chúng hoạt động đáng tin cậy trong môi trường áp suất cao và nhiệt độ cao. Chúng tôi cung cấp nhiều tùy chọn niêm phong để đáp ứng các yêu cầu hoạt động đa dạng. Vui lòng liên hệ với nhóm bán hàng tận tâm của chúng tôi để thảo luận về nhu cầu cụ thể của bạn và chúng tôi sẽ điều chỉnh giải pháp van bi nổi đáp ứng các yêu cầu riêng của bạn.

Thông số kỹ thuật

Phạm vi kích thước:

NPS 1/2”-10”; DN15-DN250

Áp suất định mức:

150LB-1500LB; PN20-PN260

Phạm vi nhiệt độ:

-46oC ～ 121oC （phụ thuộc vào thiết kế và vật liệu)

Kết nối cuối:

Mặt bích;.

Vật liệu cơ thể:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Chất liệu ghế:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Vật liệu bóng:

ASTM A182 F304/F316

Vật liệu gốc:

ASTM A182 F304/F316

Thiết kế & Sản xuất Tiêu chuẩn:

API 6D

Tiêu chuẩn mặt đối mặt:

ASME B16.10/ EN558-1

Tiêu chuẩn kết nối cuối:

ASME B16.5/ ASME B16.25

Kiểm tra & Kiểm tra Tiêu chuẩn:

API 598

Đặc trưng

■ Có sẵn ghế mềm hoặc kim loại

■ Được trang bị thiết bị khóa để ngăn van vô tình hoạt động.

■ RF,RTJ, Mặt kết nối

■ Cấu trúc đơn giản, kích thước nhỏ gọn và thiết kế gọn nhẹ.

■ Thiết kế thân van chống nổ để ngăn không cho thân van bị bung ra ngoài do áp suất bên trong tăng bất thường, tránh tai nạn.

■ Thiết kế chống cháy và chống tĩnh điện.

■ Thiết kế van khoan hoàn chỉnh cho phép vận hành đường ống dễ dàng và có khả năng cản dòng chảy thấp cũng như khả năng lưu lượng cao.

■ Thiết kế mô-men xoắn vận hành thấp

Van nổi là gì:

Van bi nổi là loại van bi không được giữ cố định bằng trục. Trong hoạt động bình thường, điều này sẽ khiến quả bóng hơi trôi về phía hạ lưu. Điều này làm cho cơ cấu ngồi bị nén dưới quả bóng ép vào nó. Hơn nữa, trong một số loại, trong trường hợp có một lực nào đó làm cho cơ cấu ghế tiêu tan (chẳng hạn như nhiệt độ cực cao từ lửa bên ngoài van), quả bóng sẽ nổi hoàn toàn vào thân kim loại được thiết kế để bịt kín quả bóng, tạo ra một lực tác động lên quả bóng. thiết kế có phần không an toàn.

Nó hoạt động như thế nào (niêm phong):

Van bi nổi là một loại van bi phổ biến. Nguyên lý hoạt động của nó là bản thân quả bóng không tiếp xúc trực tiếp với thân van mà bịt kín các đế van. Khi van mở, quả cầu có thể nổi tự do dưới tác động của dòng vật chất, làm giảm ma sát giữa quả cầu và mặt van. Vì quả bóng có thể nổi tự do nên các đế van cần phải có độ hở nhất định và thiết kế kết cấu này mang lại cho van bi nổi hiệu suất bịt kín tuyệt vời.

Tại sao chọn van LYV®️:

Chúng tôi sản xuất van bi trong hơn 30 năm. Xưởng có diện tích 13000 mét vuông và sở hữu hơn 50 máy CNC tiên tiến. Các kỹ sư và đội ngũ sản xuất của chúng tôi sẽ đảm bảo đơn hàng của bạn được giao với chất lượng cao và thời gian nhanh nhất. Chúng tôi cũng quan tâm đến việc vận chuyển van. Các van sẽ được bọc bằng túi bong bóng hoặc giấy để đảm bảo lớp sơn không bị hư hại. Chúng tôi cũng cố định van bằng thanh ván ép sau khi đặt van vào hộp. Vỏ gỗ dán sẽ được sơn những dấu hiệu cần thiết để đảm bảo van không bị hư hỏng trong quá trình vận chuyển.

Kích thước bên ngoài và kết nối chính

Ngày		Ôn tập							được lấp đầy bởi	Kiểm tra bằng	Xuất bản bởi
2024-Tháng Tư-03		Vấn đề đầu tiên							thẳng thắn	Lý	thẳng thắn

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Trọng lượng (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Trọng lượng (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Ngay cả bảng dữ liệu cũng đã được đội ngũ kỹ sư của chúng tôi hiệu đính. Tuy nhiên, không loại trừ những sai sót không lường trước được trong quá trình nhập liệu thủ công. Không thể sử dụng trang tính này làm tài liệu thực thi. Để được hỗ trợ kỹ thuật, vui lòng gửi cho chúng tôi thông số kỹ thuật của bạn qua email. Các kỹ sư của chúng tôi sẽ vẽ bản vẽ theo thông số kỹ thuật của bạn
