Van bướm đồng tâm

Van bướm đồng tâm LYV® được sản xuất theo tiêu chuẩn cao nhất, được hỗ trợ bởi cam kết của chúng tôi về chất lượng và sự xuất sắc. Chúng tôi sử dụng quy trình sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt để đảm bảo mỗi van đáp ứng hoặc vượt quá tiêu chuẩn của ngành. Van của chúng tôi có chất lượng vượt trội, vượt trội so với các sản phẩm tương tự trong ngành về độ bền, hiệu suất và độ tin cậy.

Gửi yêu cầu

Giới thiệu sản phẩm

LYV® là nhà cung cấp van bướm đồng tâm chuyên nghiệp tại Trung Quốc. Với 30 năm kinh nghiệm sản xuất chuyên nghiệp, dựa vào quy trình CNC tiên tiến và kiểm soát chất lượng nghiêm ngặt, nó đảm bảo rằng các van đáp ứng các tiêu chuẩn cao của ngành về độ bền, độ tin cậy bịt kín và hiệu quả phân phối. Van bướm của chúng tôi được chế tạo tỉ mỉ và chúng tôi tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt. Đội ngũ bán hàng của chúng tôi cam kết cung cấp các dịch vụ được cá nhân hóa. Chúng tôi sẽ tùy chỉnh các giải pháp van bướm đồng tâm để đáp ứng các yêu cầu cụ thể và ứng dụng dự kiến của bạn.

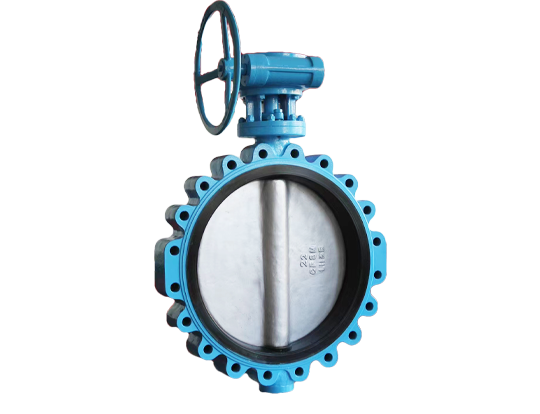

Van bướm đồng tâm đầu mặt bích này sử dụng cấu trúc đối xứng trung tâm cổ điển. Với thiết kế đồng tâm của thân van và tấm bướm, giúp đóng mở nhanh chóng cũng như tắt ổn định. Đế van được làm bằng vật liệu đàn hồi hiệu suất cao, tạo thành một vòng đệm kín khi đóng tấm bướm, đảm bảo hiệu suất rò rỉ bằng không trong điều kiện nhiệt độ và áp suất bình thường. Cấu trúc đơn giản và khả năng chống dòng chảy cực kỳ thấp, khiến nó đặc biệt thích hợp cho việc xử lý nước, HVAC và các hệ thống đường ống công nghiệp nói chung.

Thông số kỹ thuật

Phạm vi kích thước:

NPS 2”-48”; DN50-DN1200

Áp suất danh nghĩa:

150LB-600LB; PN6-PN64

Phạm vi nhiệt độ:

-69oC ~ 825oC (phụ thuộc vào thiết kế và vật liệu)

Kết nối cuối:

Mặt bích; Mối hàn đối đầu; Bánh quế; bánh wafer

Vật liệu cơ thể:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Vật liệu đĩa:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Vật liệu niêm phong:

VITON/NBR/EPDM

Chất liệu ghế:

Tích phân; Mối hàn phủ 304/316/STL.

Vật liệu gốc:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Tiêu chuẩn thiết kế & sản xuất:

API 609

Tiêu chuẩn mặt đối mặt:

EN558-1

Tiêu chuẩn kết nối cuối:

ASME B16.4

Tiêu chuẩn kiểm tra & kiểm tra:

API 598

Đặc trưng

■ Kích thước nhỏ gọn và nhẹ

■ Bảo trì dễ dàng

■ Hiệu quả về mặt chi phí

■ Điều khiển linh hoạt

Van bướm đồng tâm là gì:

Van bướm là một loại van một phần tư điều khiển dòng nước bằng cách xoay cần gạt hoặc rôto phía trên van. Loại được sử dụng phổ biến nhất là van bướm đồng tâm hay còn gọi là van bướm không phân cực, trong đó cả thân và đĩa đều nằm ở trung tâm thân van. Nó sử dụng một đĩa quay để điều khiển luồng vật liệu, dẫn đến lực cản ít hơn do đĩa mỏng.

Nó hoạt động như thế nào (niêm phong):

Van bướm đồng tâm hoạt động bằng cách điều chỉnh góc mở của đĩa van để kiểm soát dòng chảy của môi trường. Khi đĩa song song với đường dẫn dòng chảy, môi trường có thể đi qua mà không bị cản trở và van mở hoàn toàn. Khi đĩa vuông góc với đường dẫn dòng chảy, nó sẽ chặn hoàn toàn dòng chảy và van đóng hoàn toàn. Bằng cách xoay thân van, bạn có thể thay đổi góc của đĩa, từ đó điều chỉnh tốc độ dòng chảy. Ở vị trí đóng, mép đĩa ép chặt vào vòng đệm trên thành trong của thân van. Độ lệch đàn hồi của vòng đệm tạo ra một lớp bịt kín, ngăn chặn sự rò rỉ của môi trường.

Tại sao chọn van LYV®️:

Chúng tôi sản xuất van bướm đồng tâm loại mặt bích trong hơn 30 năm. Xưởng có diện tích 13000 mét vuông và sở hữu hơn 50 máy CNC tiên tiến. Các kỹ sư và đội ngũ sản xuất của chúng tôi sẽ đảm bảo đơn hàng của bạn được giao với chất lượng cao và thời gian nhanh nhất. Chúng tôi cũng quan tâm đến việc vận chuyển van. Van bướm đồng tâm sẽ được bọc bằng túi bong bóng hoặc giấy để đảm bảo lớp sơn không bị hư hại. Chúng tôi cũng cố định van bằng thanh gỗ dán sau khi đặt van vào hộp. Vỏ gỗ dán sẽ được sơn những dấu vết cần thiết để đảm bảo van không bị hư hỏng trong quá trình vận chuyển.

Sự khác biệt giữa van bướm đồng tâm và lệch tâm là gì:

Thứ nguyên so sánh	Van bướm đồng tâm (Van bướm trung tâm)	Van bướm lệch tâm (Lệch tâm đơn/đôi/ba)
Cấu trúc cốt lõi	Tâm của thân, đĩa và thân van thẳng hàng.	Tâm của thân van lệch khỏi tâm của đĩa và/hoặc thân van.
Nguyên tắc niêm phong	Phớt Nén/Cạo: Dựa vào đĩa làm biến dạng ghế; ma sát liên tục trong quá trình hoạt động.	Đệm ngoài chỗ ngồi/Không ma sát: Đĩa nhanh chóng tách ra khỏi chỗ ngồi khi mở và chỉ nén khi đóng; ma sát tối thiểu.
Cuộc sống mặc và phục vụ	Ma sát nghiêm trọng dẫn đến hao mòn nhanh hơn và tuổi thọ ngắn hơn.	Ma sát giảm đáng kể dẫn đến độ mài mòn ít hơn và tuổi thọ dài hơn đáng kể.
Ứng dụng phù hợp	Áp suất thấp, nhiệt độ môi trường, yêu cầu kín chung (ví dụ: xử lý nước).	Phạm vi rộng hơn. Lập dị kép: Nhiệt độ và áp suất trung bình. Lập dị ba: Nhiệt độ cao, áp suất cao, độ kín quan trọng (ví dụ: đường ống chính trong dầu khí, công nghiệp hóa chất).
Vật liệu niêm phong	Chủ yếu là gioăng mềm (cao su, PTFE), bị giới hạn bởi nhiệt độ.	Lựa chọn rộng hơn. Lập dị đôi/ba có thể sử dụng gioăng cứng bằng kim loại, chịu được nhiệt độ cao.
mô-men xoắn vận hành	Mô-men xoắn đứt cao hơn; hoạt động tương đối khắt khe hơn.	Mô-men xoắn vận hành thấp hơn; hoạt động dễ dàng và nhẹ nhàng hơn.
