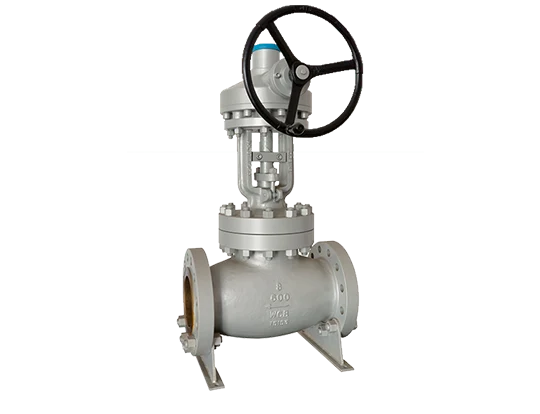

Là một loại van toàn cầu, Van Globe thủ công Gear Gear sử dụng con dấu kim loại làm cấu trúc niêm phong. Loại van này thường được kích hoạt bởi bánh răng vát và sử dụng thép carbon làm vật liệu cơ thể. LYV®️ Van Globe Gear Gear Valve có thể đáp ứng các tiêu chuẩn như API, DIN. Sản xuất kích thước phạm vi từ NPS2 inch lên đến 24 inch, DN50 đến DN600. Xếp hạng áp suất bao gồm ANSI Class150lb, 300lb, 600lb, 900lb, 1500lb và PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250. LNG, LPG, phát điện, hóa chất than và nhiều hơn nữa.

Thông số kỹ thuật

Loại van:

Van Quả cầu

Thiết kế niêm phong:

con dấu kim loại

Hoạt động:

thiết bị vát

Vật liệu:

Thép carbon

Phạm vi kích thước bình thường:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Phạm vi xếp hạng áp lực:

Lớp ANSI 150lb/300lb/600lb/900lb/1500lb
PN6 / PN10 / PN13 / PN15 / PN15 / PN15 / PN15 / PN100 / PN10 / PN15

Vật liệu cơ thể:

Đúc thép carbon, thép carbon nhiệt độ thấp, thép không gỉ, thép hợp kim, thép không gỉ song lập
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Vật liệu đĩa:

Đúc thép carbon, thép carbon nhiệt độ thấp, thép không gỉ, thép hợp kim, thép không gỉ song lập
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Vật liệu chỗ ngồi/con dấu:

Lớp phủ, sao, teflon, nhiều lớp
13CR, STL4/STL6, PTFE/RPTFE, 420+LOGROTITE/304+LOGROTITE/316+GRAPHITE/

Vật liệu trục/thân:

Thép carbon giả mạo, thép carbon nhiệt độ thấp, thép không gỉ rèn, thép hợp kim, thép không gỉ song công, martensitic
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A182 F5/F5A/F9/F11/F22/F91, ASTM

Tiêu chuẩn theo:

API, từ

Phạm vi ứng dụng:

Dầu khí, hóa dầu, tinh chế, LNG, LPG, sản xuất điện, hóa chất than

Van Quả cầu là gì?

Van toàn cầu nhận được dòng chất lỏng ở các góc vuông để mặt phẳng đĩa và điều chỉnh tốc độ dòng chảy hoặc niêm phong chất lỏng. Tăng nhiệt chất lỏng tăng khi van mở hoàn toàn. Tuy nhiên, đường dẫn dòng có thể được điều chỉnh bằng cách di chuyển đĩa lên hoặc xuống đến lỗ mở mong muốn.

Làm thế nào để một van toàn cầu hoạt động?

1) Van Quả cầu là một van có một đĩa hình như nắm đấm. Có một bức tường phân vùng bên trong cơ thể. Trung tâm của đầu vào và đầu ra nằm trên một đường thẳng, và dòng chất lỏng là van tạo thành hình chữ S.

2) Để dừng dòng chất lỏng, nhấn đĩa vào bề mặt ghế được cung cấp trên tường phân vùng để ngăn chất lỏng vào dòng chất lỏng.

3) Van toàn cầu có thể được sử dụng cho hoạt động được kiểm soát của Cameron, điều chỉnh tốc độ dòng chảy bằng cách thay đổi cấu hình đĩa hoặc hoạt động ON/OFF được sử dụng bằng cách mở hoặc đóng.
